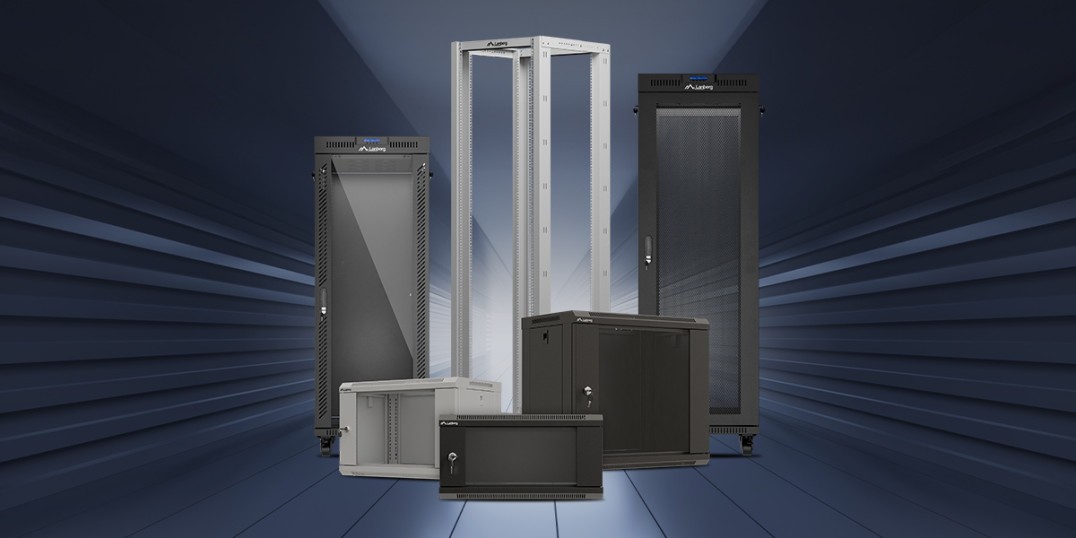

Πώς να επιλέξετε το σωστό ντουλάπι ραφιών για το έργο σας;
Η επιλογή ενός ντουλαπιού rack είναι μια απόφαση υποδομής και όχι "αγορά ενός επίπλου". Το σωστό μοντέλο επηρεάζει τη σταθερότητα του δικτύου, τη θερμοκρασία των συσκευών, την εργονομία των υπηρεσιών, τη φυσική ασφάλεια και το πραγματικό TCO - συνολικό κόστος ιδιοκτησίας για ολόκληρο τον κύκλο ζωής της εγκατάστασης. Το ερμάριο καθορίζει αν η αντικατάσταση ενός διακόπτη θα διαρκεί 5 λεπτά ή μισή ημέρα- αν το UPS και η καλωδίωση μπορούν να δρομολογηθούν λογικά ή θα συγκρούονται συνεχώς με τις πόρτες- αν το απόθεμα χώρου και ισχύος θα επαρκεί για την ανάπτυξη ή κάθε αναβάθμιση θα καταλήγει στην ανακατασκευή του riser.
Στην πράξη, η σωστή επιλογή δεν καταλήγει στο "πόσα U και σε ποιο βάθος". Εξίσου σημαντικά είναι: το περιβάλλον εργασίας (SOHO, γραφείο, δωμάτιο διακομιστή, εργαστήριο/AV - δηλαδή εργαστήρια και συστήματα ήχου-βίντεο: αίθουσες συνεδριάσεων, στούντιο/εκπομπές, εκπαίδευση, ψηφιακή σήμανση- όπου έχουν σημασία η αθόρυβη λειτουργία, η γρήγορη αναδιαμόρφωση και η εύκολη πρόσβαση εμπρός/πίσω σε συσκευές όπως μήτρες HDMI/SDI/HDBaseT, επεξεργαστές DSP, ενισχυτές, μίκτες, κωδικοποιητές/εγγραφείς, συσκευές αναπαραγωγής σήμανσης και ελεγκτές ελέγχου), η πυκνότητα ισχύος (PoE, NVR, διακομιστές), η υλικοτεχνική υποδομή καλωδίων (ακτίνες κάμψης, κάθετη/οριζόντια δρομολόγηση), η διανομή ισχύος (1U/0U PDU, περιθώριο ισχύος), η ακουστική και η δυνατότητα πλευρικής και οπίσθιας εξυπηρέτησης. Τα πιο συνηθισμένα προβλήματα προκύπτουν από την έλλειψη χώρου - U, βάθος, ισχύς και ψύξη - και από ένα κακώς μελετημένο σύστημα διαχείρισης καλωδίων. Σας προσκαλούμε να διαβάσετε το άρθρο μας, στο οποίο θα προσπαθήσουμε να διαλύσουμε όλες τις αμφιβολίες.

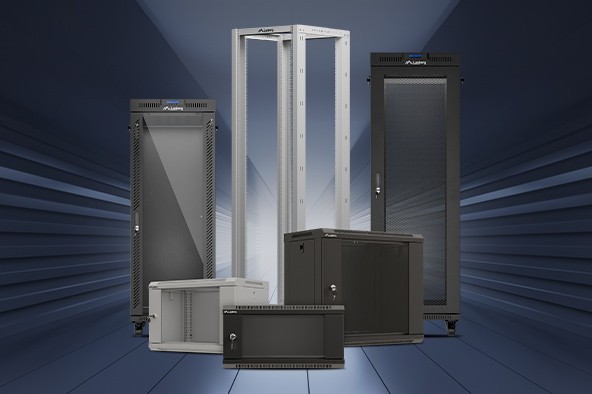

Τι ακριβώς είναι ένα ντουλάπι rack;
Ένα ντουλάπι rack είναι ένα τυποποιημένο περίβλημα για την τοποθέτηση εξοπλισμού πληροφορικής/τηλεπικοινωνιών/AV, το οποίο βασίζεται σε πλάτος 19″ (σπανιότερα 10″) και διαίρεση του ύψους σε μονάδες "U" (1U = 44,45 mm). Η τυποποίηση σημαίνει ότι οι πίνακες patch panels, οι μεταγωγείς, οι διακομιστές, οι μονάδες UPS και τα αξεσουάρ ταιριάζουν στις ίδιες ράγες τοποθέτησης και η συντήρηση είναι προβλέψιμη. Ένα καλό ερμάριο δεν είναι απλώς ένα χαλύβδινο πλαίσιο με μια πόρτα: είναι μια καλά μελετημένη διαδρομή ροής αέρα, ασφαλής διανομή ρεύματος, γείωση των στοιχείων και χώρος για ανάπτυξη, τα οποία μαζί συντομεύουν το χρόνο διακοπής λειτουργίας και μειώνουν το λειτουργικό κόστος.
Πρότυπα: 19″ (επαγγελματική αγορά), 10″ (SOHO - Small Office/Home Office- γραφείο, αίθουσα διακομιστών, εργαστήριο/AV), τοποθέτηση σε ράγες με απόσταση U, βίδες M6 + παξιμάδια κλωβού.
Σώμα γραφείου: επίτοιχη ή επιδαπέδια τοποθέτηση- γυάλινες/διάτρητες πόρτες- αφαιρούμενα πλευρικά πάνελ- είσοδοι καλωδίων.
Στόχοι: τάξη και τυποποίηση, συντομότερος χρόνος εξυπηρέτησης, καλύτερη αξιοπιστία, ασφάλεια και αισθητική.
Πώς να διαβάσετε τις προδιαγραφές και να σχεδιάσετε τις διαστάσεις;
Οι προδιαγραφές κάθε rack cabinet καταλήγουν σε τρεις διαστάσεις: πλάτος (19″/10″), ύψος (U) και βάθος (εξωτερικό και τοποθέτηση - απόσταση μεταξύ των ραγών). Πριν επιλέξετε ένα μοντέλο, κάντε απογραφή του εξοπλισμού, αθροίστε τις μονάδες U και προσθέστε ένα περιθώριο 20-30%. Υπολογίστε το βάθος "σε πραγματικούς όρους": πλαίσιο + βύσματα + ακτίνα κάμψης καλωδίων. Ελέγξτε επίσης τη φέρουσα ικανότητα (για επίτοιχες μονάδες), την κατεύθυνση ανοίγματος της πόρτας και τη δυνατότητα αντιστροφής των μεντεσέδων, και για τα επιδαπέδια ερμάρια - την ισοπέδωση και την πιθανή αγκύρωση.
Ύψος σε U - το περιθώριο που σώζει έργα
Ο σχεδιασμός "μέχρι το όριο" τελειώνει χωρίς χώρο για διοργανωτές ή έναν πρόσθετο πίνακα patch panel. Ένα ελάχιστο απόθεμα ύψους 20-30% σας επιτρέπει να επεκτείνετε την εγκατάσταση χωρίς να αναδιοργανώσετε ολόκληρο το ντουλάπι.
Πρακτική: Μετρήστε το U όλων των συσκευών, προσθέστε +20-30%, σχεδιάστε ένα ελεύθερο 1U πάνω από τα ιδιαίτερα "καυτά" στοιχεία.
Βάθος - εξωτερική διάσταση και διάσταση τοποθέτησης
Για επίτοιχα ερμάρια συχνότερα 450-600 mm, για επιδαπέδια 600/800/1000/1200 mm. Θυμηθείτε τον πραγματικό χώρο τοποθέτησης, τα βύσματα τροφοδοσίας/ethernet και τις ακτίνες κάμψης - ειδικά για τα καλώδια patch στο μπροστινό μέρος.
Συμβουλή: για μονάδες διακομιστών/UPS, προτιμήστε 1000-1200 mm- για SOHO/CCTV, τα 600 mm θα είναι μια ασφαλής επιλογή.
Πόρτες και πρόσβαση σε υπηρεσίες
Οι γυάλινες πόρτες βελτιώνουν την ακουστική και επιτρέπουν τη γρήγορη οπτική επιθεώρηση- οι διάτρητες πόρτες ενισχύουν τη ροή του αέρα. Οι αφαιρούμενες πλευρές και η λογική πρόσβαση στο πίσω μέρος μειώνουν τις επεμβάσεις.
Συμβουλή: όπου ο χαμηλός θόρυβος αποτελεί προτεραιότητα.
Χωρητικότητα και σταθερότητα
Οι επίτοιχες μονάδες περιορίζονται από τον τοίχο και τα στηρίγματα, οπότε τα βαριά στοιχεία (UPS) αποτελούν εξαίρεση. Στα επιδαπέδια ερμάρια, τοποθετήστε τα βαρύτερα στοιχεία χαμηλά, ισιώστε το ερμάριο και - με υψηλά φορτία - αγκυρώστε το.
Κανόνας: το βάρος μειώνεται, το κέντρο βάρους παραμένει χαμηλά, η ασφάλεια αυξάνεται.
Επίτοιχα ερμάρια - ένας συμπαγής κόμβος διανομής
Τα επίτοιχα ερμάρια είναι ιδανικά για SOHO, μικρά γραφεία, σημεία διανομής δαπέδου (IDF) και CCTV. Τυπικά 9-12U με βάθος 600 mm χωράνε ένα router/ONT, ένα PoE switch, 1-2 patch panels και ένα NVR, αφήνοντας ένα περιθώριο για τακτοποιημένη δρομολόγηση καλωδίων. Στις εγκαταστάσεις PoE και επιτήρησης, η θερμότητα μπορεί να αποτελέσει πρόκληση - αξίζει να χρησιμοποιήσετε διάτρητες πόρτες και ένα πάνελ ανεμιστήρα με θερμοστάτη. Ένας περιορισμός είναι συχνά η χωρητικότητα φορτίου του τοίχου- αν σχεδιάζετε ένα UPS, ελέγξτε το επιτρεπόμενο φορτίο και τοποθετήστε το σε ένα ράφι όσο το δυνατόν πιο χαμηλά.
Πότε να επιλέξετε: έναν κόμβο τοπικού δικτύου, NVR + PoE, ένα μικροδίκτυο στο σπίτι/γραφείο.
Αρχικές διαστάσεις: από 4U έως 12U, βάθος 350-450 mm (περιθώριο για βύσματα και καλώδια patch).
Εξαερισμός: πίνακας 2-4 ανεμιστήρων + θερμοστάτης- ελεύθερο 1U πάνω από τους "θερμαντήρες".
Αξεσουάρ: ράφι για NVR/UPS, διοργανωτής 1U, πάνελ βούρτσας, PDU 1U, σετ βιδών M6.
Επιδαπέδια ερμάρια - η ραχοκοκαλιά των αιθουσών διακομιστών και των μεγαλύτερων IDF/MDF
Όταν ο αριθμός των συσκευών και οι απαιτήσεις όσον αφορά την τροφοδοσία, την ψύξη και την καλωδίωση αυξάνονται, είναι καιρός για ένα επιδαπέδιο ερμάριο. Στα γραφεία, ένα καλό σημείο εκκίνησης είναι τα 15U-32U (συχνότερα 600x600, 600x800 mm) και στα δωμάτια διακομιστών από 37U-47U (από 600x1000/1200 ή 800x1000/1200 mm) με διάτρητη πρόσοψη/πίσω πλευρά. Τοποθετήστε τις πιο βαριές μονάδες - online μονάδες UPS, μπαταρίες - όσο το δυνατόν πιο χαμηλά- οριζοντιώστε το ερμάριο χρησιμοποιώντας πόδια ή τροχούς και αγκυρώστε το στο δάπεδο, εάν χρειάζεται. Τα πάνελ κάλυψης 1-2U μεταξύ των μπλοκ εξοπλισμού βελτιώνουν την κατευθυντικότητα της ψύξης και μειώνουν τα "βραχυκυκλώματα" των ρευμάτων αέρα.
Πότε να επιλέξετε: διακομιστές σε διαφάνειες, συστοιχίες, μεγαλύτερες μονάδες UPS, κάθετη PDU, πολλές καλωδιώσεις.
Διαστάσεις εκκίνησης: Στα γραφεία, ένα καλό σημείο εκκίνησης είναι 22-32U (συχνότερα 800×1000 mm) και σε αίθουσες διακομιστών 42-47U (800×1000/1200 mm).
Ισχύς: διπλή τροφοδοσία, PDU 0U και στις δύο πλευρές, τουλάχιστον 30% περιθώριο ισχύος.
Οργάνωση: κάθετοι διαχειριστές καλωδίων, είσοδοι για βούρτσες στο πάνω/κάτω μέρος, πάνελ κάλυψης μεταξύ των συσκευών.
Ανοιχτό rack - πλήρης πρόσβαση και μέγιστη ευελιξία
Ένα ανοιχτό rack (ανοιχτό πλαίσιο 19″) είναι μια λύση για εργαστήρια, πάγκους δοκιμών και ενσωμάτωση AV. Η έλλειψη περιβλήματος σημαίνει μέγιστο εξαερισμό και αστραπιαία αναδιαμόρφωση, αλλά απαιτεί ελεγχόμενο περιβάλλον - χωρίς τυχαίες κινήσεις και υπερβολική σκόνη.
Πλεονεκτήματα: Πρόσβαση 360°, γρήγορες αλλαγές, άριστες θερμικές ιδιότητες.
Συμβουλές: τροχίσκοι + εγκάρσια στηρίγματα, Velcro/συρμάτωση με φερμουάρ, κατακόρυφες σκάλες για δέσμες.
Περιορισμοί: μειωμένη φυσική προστασία - κατάλληλο μόνο για "καθαρές" ζώνες.
Ψύξη και ακουστική - πειθαρχία που αποδίδει
Η ψύξη πρέπει να σχεδιάζεται έτσι ώστε να υποστηρίζει μια ροή αέρα από εμπρός προς τα πίσω. Οι διάτρητες πόρτες και τα πάνελ κάλυψης περιορίζουν την ανάμιξη της ροής του αέρα. Σε χώρους γραφείων, οι ανεμιστήρες μεταβλητής ταχύτητας με θερμοστάτη λειτουργούν καλά - λιγότερος θόρυβος, πιο σταθερές θερμοκρασίες. Οι μεταγωγείς PoE και τα NVR μπορούν να διαχέουν πολλή θερμότητα- αφήστε ένα ελεύθερο 1U πάνω από αυτά ή επιβάλλετε υψηλότερη ροή αέρα.
Βέλτιστες πρακτικές
Διάτρηση εμπρός/πίσω, πάνελ κάλυψης 1-3U, ελεύθερο RU πάνω από τα θερμά σημεία.
Αποφύγετε τα "βραχυκυκλώματα" ροής αέρα - διαχωρίστε τις ψυχρές και τις θερμές ζώνες.
Παρακολουθήστε τη θερμοκρασία - ορίστε ρεαλιστικά τα όρια συναγερμού.
Αυτοματισμός
Πίνακες ανεμιστήρων + θερμοστάτης- η ψύξη λειτουργεί όταν χρειάζεται, όχι "στο τέρμα" όλη την ώρα.
Ακουστική
Γυαλί + σφραγίδες σε ευαίσθητες στον θόρυβο περιοχές- θυμηθείτε το συμβιβασμό με τα θερμικά.
Ισχύς και ασφάλεια - τα περιθώρια φέρνουν ηρεμία
Οργανώστε την τροφοδοσία μέσω PDUs: σε επίτοιχα ερμάρια - 1U- σε επιδαπέδια - κάθετα 0U (περισσότερες πρίζες, μικρότερα καλώδια). Σχεδιάστε με περιθώριο 30% για πρίζες και ισχύ. Τοποθετήστε μονάδες UPS σε rack σε διαφάνειες- σε κρίσιμα συστήματα εξετάστε το ενδεχόμενο ενός online UPS με παράκαμψη συντήρησης. Γειώστε όλα τα στοιχεία του γραφείου (σασί, πόρτες, πάνελ) και ελέγξτε την πρόσβαση στο χώρο.
Σχέδιο ισχύος: περιθώριο ≥30% για την αύξηση του φορτίου και της θερμοκρασίας.
Τοπολογία: όπου είναι δυνατόν - δύο ανεξάρτητες τροφοδοσίες.
Ασφάλεια: γείωση, κλειδαριές, περιορισμένη αφαίρεση πάνελ.
Διαχείριση καλωδίων - ταχύτερη εξυπηρέτηση και λιγότερα σφάλματα
Τερματισμός σταθερής καλωδίωσης σε patch panels και χρήση σύντομων, επισημασμένων patch cords στις συσκευές. Στην πρόσοψη, χρησιμοποιήστε οριζόντιες διοργανωτές και σε επιδαπέδια ερμάρια - κατακόρυφες σκάλες. Οι πίνακες με βούρτσα σας επιτρέπουν να δρομολογείτε δέσμες από πάνω/κάτω χωρίς να χάνετε την αισθητική και να μειώνετε την εισροή σκόνης. Δρομολογήστε τις ίνες ξεχωριστά, διατηρώντας τις ακτίνες κάμψης.
Οργάνωση: patch panel = όριο μεταξύ σταθερής καλωδίωσης και patching.
Εργονομία: ήπιες καμπύλες, αποθέματα χαλάρωσης, ετικέτες θυρών και δεσμίδων.
FO: ξεχωριστές διαδρομές και ακτίνα κάμψης σύμφωνα με τις συστάσεις του κατασκευαστή.
Προσαρμογή στο σενάριο - πώς να μην υπερβείτε τα όρια
Στο σπίτι/σε ένα μικρογραφείο, μια επιτοίχια βάση 19″ 4-12U, βάθους 350-450 mm θα λειτουργήσει καλύτερα (για NVR/PoE: 450-600 mm). Σε IDF/MDF επιλέξτε ένα επιτοίχιο 12-15U (350-600 mm) ή προχωρήστε σε ένα επιδαπέδιο 15-32U - πλαίσιο 600×600 ή 600×800 mm.
Ένα δωμάτιο διακομιστών "ενός γραφείου" σημαίνει ένα επιδαπέδιο ερμάριο 37-47U (συχνότερα 42-47U) διαστάσεων 600×1000/1200 ή 800×1000/1200 mm, με διάτρητη πρόσοψη/πίσω πλευρά, κατακόρυφα 0U PDUs και στις δύο πλευρές και πάνελ κάλυψης 1-3U μεταξύ των μπλοκ εξοπλισμού.
Τα εργαστήρια και τα συστήματα AV θα επωφεληθούν από ένα ανοιχτό rack 18-42U - πλήρης πρόσβαση και εξαιρετική θερμότητα, αλλά μόνο σε ελεγχόμενα περιβάλλοντα- προσθέστε τροχούς, εγκάρσια στηρίγματα και Velcro/zip ties.
SOHO / CCTV
Ντουλάπι: επίτοιχη τοποθέτηση 9-12U, 600 mm.
Πρόσθετα: ανεμιστήρας + θερμοστάτης, PDU 1U, διοργανωτής 1U, ράφι για NVR/UPS.
Γραφείο (IDF/MDF)
Γραφείο: επίτοιχο 12-15U ή επιδαπέδιο 22-32U.
Προτεραιότητες: σαφής όδευση καλωδίων, περιθώριο U, καθαρή πρόσοψη.
Δωμάτιο διακομιστών
Ντουλάπι: επιδαπέδιο 42-47U, 800×1000/1200 mm.
Προτεραιότητες: διάτρητη πρόσοψη/πίσω πλευρά, PDUs 0U και στις δύο πλευρές, πάνελ κάλυψης, τακτοποιημένες κατακόρυφες πλευρές.
Εργαστήριο / AV
Ντουλάπι: ανοιχτό rack 18-42U.
Προτεραιότητες: γρήγορη αναδιαμόρφωση, πλήρης πρόσβαση, οργανωτές Velcro/κατακόρυφοι.
Τα πιο συνηθισμένα λάθη και πώς να τα αποφύγετε
Τις περισσότερες φορές δεν υπάρχει αρκετό απόθεμα U και βάθος τοποθέτησης, οπότε τα βύσματα συγκρούονται με τις πόρτες και κάθε νέο στοιχείο προκαλεί ένα "φαινόμενο ντόμινο". Εξίσου συχνή είναι η υποεκτίμηση της ψύξης (PoE/NVR) και η "διαστασιολόγηση της ισχύος στο όριο". Οι βαριές μονάδες τοποθετημένες ψηλά αυξάνουν το κέντρο βάρους και τον κίνδυνο ανατροπής.
Χώρος για το κεφάλι: +20-30% U και +30% ισχύς.
Βάθος: περιλαμβάνουν τα βύσματα και τις ακτίνες κάμψης- ελέγξτε το βάθος μεταξύ των σιδηροτροχιών.
Θερμικά στοιχεία: διάτρηση, ανεμιστήρες, πάνελ κάλυψης- ελεύθερο RU πάνω από τα θερμά στοιχεία.
Σταθερότητα: UPS/μπαταρίες στο κάτω μέρος, ισοπέδωση και πιθανή αγκύρωση.
Αξεσουάρ που κάνουν πραγματικά τη διαφορά
Αυτά είναι τα μικρά πράγματα που συντομεύουν το χρόνο σέρβις και βελτιώνουν την αξιοπιστία. Ράφια (σταθερά/συρόμενα) για συσκευές χωρίς "αυτιά", συρόμενα για διακομιστές, πάνελ κάλυψης 1-2U που βελτιώνουν την κατευθυντικότητα της ψύξης, PDU 1U/0U για τακτοποιημένη διανομή ρεύματος, πάνελ με βούρτσες, διοργανωτές και προμήθεια βιδών M6 με παξιμάδια κλωβού.
Τοποθέτηση: ράφια, διαφάνειες, κιτ M6.
Ψύξη: πάνελ κάλυψης, ανεμιστήρες + θερμοστάτης.
Παραγγελία/ισχύς: PDUs 1U/0U, διοργανωτές, πάνελ βούρτσας, ιμάντες Velcro / φερμουάρ.
Περίληψη
Ξεκινήστε την επιλογή ενός rack cabinet από το ρόλο του (SOHO/IDF/δωμάτιο διακομιστών/εργαστήριο), στη συνέχεια μετρήστε το U και το βάθος "σε πραγματικούς όρους", σχεδιάστε την ψύξη και την ισχύ με περιθώριο, και τέλος φροντίστε για τις βέλτιστες πρακτικές διαχείρισης καλωδίων. Τα περιθώρια είναι η ασφάλειά σας: Το +20-30% U και το +30% ισχύος διασφαλίζουν ότι η εγκατάσταση παραμένει λειτουργική και έτοιμη να αναπτυχθεί.
SOHO/CCTV: επίτοιχη τοποθέτηση 19″ 4-12U, 350-450 mm (για NVR/PoE: 450-600 mm)- ανεμιστήρας με θερμοστάτη, 1U PDU, ελεύθερο 1U πάνω από τα "θερμαντικά σώματα".
IDF/MDF: επίτοιχη τοποθέτηση 12-15U ή επιδαπέδια τοποθέτηση 15-32U (600×600 / 600×800 mm)- διοργανωτές (οριζόντιοι/κατακόρυφοι) και πάνελ κάλυψης 1-3U.
Server room: επιδαπέδια 37-47U (συχνότερα 42-47U), 600×1000/1200 ή 800×1000/1200 mm- διάτρητη πρόσοψη/πίσω πλευρά, 0U PDUs και στις δύο πλευρές, 1-3U blanking panels, διπλή τροφοδοσία ρεύματος και περιθώριο ισχύος ≥30%.
Lab/AV: ανοιχτό rack 18-42U - πλήρης πρόσβαση και γρήγορη αναδιαμόρφωση σε ελεγχόμενο περιβάλλον- τροχίσκοι + εγκάρσια στηρίγματα, Velcro/zip ties, κατακόρυφες σκάλες.
Ένα καλά επιλεγμένο ερμάριο rack είναι μια επένδυση στη σταθερότητα και στη μείωση της TCO - οργανώνει την καλωδίωση, βελτιώνει την ψύξη και μειώνει το χρόνο σέρβις. Έχετε τώρα ένα πλήρες σύνολο κριτηρίων για να λάβετε μια τεκμηριωμένη απόφαση: από το ύψος σε U και το πραγματικό βάθος τοποθέτησης, μέσω του τύπου πόρτας και του σχεδίου ψύξης, μέχρι τη διανομή ισχύος και τα αξεσουάρ. Αντί για "συμβιβασμούς για το σήμερα", επιλέξτε μια λύση που αφήνει περιθώριο για το αύριο.
