Καλώδια LAN, καλώδια σύνδεσης και η σκληρή πραγματικότητα
Τα σύγχρονα δίκτυα πρέπει να διαχειρίζονται όλο και περισσότερα. Το 1 Gb/s είναι πλέον το απόλυτο μίνιμουμ και τα 10 Gb/s δεν προορίζονται πλέον μόνο για αίθουσες διακομιστών. Συν τοις άλλοις, έχετε σημεία πρόσβασης Wi-Fi 6/6E, τηλεφωνία VoIP, κάμερες 4K, συστήματα ελέγχου πρόσβασης. Κάθε μία από αυτές τις συσκευές δημιουργεί κίνηση - και συχνά αντλεί και ενέργεια μέσω PoE.
Η αγορά καλωδίων και καλωδίων patch είναι τεράστια. Αξιοσέβαστοι κατασκευαστές βρίσκονται δίπλα σε μάρκες χωρίς όνομα, και όλα μοιάζουν παρόμοια - το περίβλημα δείχνει μια κατηγορία, έναν τύπο θωράκισης, μερικές φορές ένα λογότυπο. Το πρόβλημα είναι ότι η εκτύπωση είναι μόνο μια δήλωση. Ορισμένα καλώδια καλύπτουν πραγματικά τις απαιτήσεις ISO/IEC ή TIA, ορισμένα μόλις και μετά βίας ξύνουν τα κατώτερα όρια των παραμέτρων, και ορισμένα απλώς δεν τα φτάνουν καθόλου.
Για έναν εγκαταστάτη, αυτό είναι ένα βασικό ζήτημα. Σχεδιάζετε ένα δίκτυο 10 Gb/s, εγκαθιστάτε καλωδίωση Cat.6A, όλα φαίνονται επαγγελματικά. Στη συνέχεια αποδεικνύεται ότι έχετε σφάλματα μετάδοσης, πτώση ταχύτητας, προβλήματα με PoE υψηλότερης ισχύος. Στα χαρτιά όλα είναι εντάξει, αλλά στην πράξη ο πελάτης έχει παράπονο. Πολύ συχνά ο ένοχος είναι απλώς ένα καλώδιο που δεν προσφέρει αυτό που υπόσχεται το τυπωμένο στο περίβλημα.
Γιατί δεν αρκεί η εκτύπωση περιβλήματος Cat.6/6A
Η απόδοση ενός καλωδίου εξαρτάται από συγκεκριμένες ηλεκτρικές παραμέτρους που μετρώνται σε καθορισμένες περιοχές συχνοτήτων. Οι πιο σημαντικές είναι η εξασθένηση σήματος (Attenuation), η διασταύρωση κοντινού και μακρινού άκρου (NEXT, FEXT), η απώλεια επιστροφής, η καθυστέρηση διάδοσης και -όταν πρόκειται για PoE- η αντίσταση βρόχου DC και η ισορροπία ζεύγους. Μόνο μια πλήρης μέτρηση αυτών των τιμών δείχνει αν το καλώδιο μπορεί πραγματικά να διαχειριστεί τη μετάδοση 10 Gb/s με επαρκές περιθώριο ασφαλείας.
Τα φθηνά καλώδια συχνά δεν πληρούν τα περιθώρια σε υψηλότερες συχνότητες. Θεωρητικά είναι Cat.6, αλλά στην πράξη ίσα που πιάνουν τα κατώτερα όρια του προτύπου - ή δεν τα πιάνουν καθόλου. Η απουσία περιθωρίου σημαίνει ότι το δίκτυο μπορεί να λειτουργεί μια χαρά σήμερα, αλλά οποιαδήποτε αλλαγή στις συνθήκες μπορεί να προκαλέσει προβλήματα.
Αυτός είναι ο λόγος για τον οποίο στις επαγγελματικές εγκαταστάσεις δεν αρκεί να κοιτάτε την εκτύπωση. Κάθε σύνδεση πρέπει να επαληθεύεται με έναν ελεγκτή πιστοποίησης που επιβεβαιώνει τις πραγματικές παραμέτρους.
Fluke Corporation - το βιομηχανικό πρότυπο στις δοκιμές καλωδίωσης
Η Fluke Corporation είναι παγκόσμιος ηγέτης στα επαγγελματικά όργανα μέτρησης και διάγνωσης. Στη δομημένη καλωδίωση, οι ελεγκτές Fluke αποτελούν εδώ και χρόνια το σημείο αναφοράς. Ο κλάδος της δικτύωσης τους αντιμετωπίζει ως το χρυσό πρότυπο - αν ένα καλώδιο έχει "περάσει από Fluke", αυτό είναι ένα πραγματικό τεχνικό επιχείρημα που υποστηρίζεται από μετρήσεις. Οι ελεγκτές Fluke χρησιμοποιούνται για την πιστοποίηση της καλωδίωσης σύμφωνα με διεθνή πρότυπα όπως το ISO/IEC 11801 ή το TIA-568.
Fluke DSX-602 στην πράξη
Το DSX-602 είναι ένας αναλυτής πιστοποίησης καλωδίωσης χαλκού. Υποστηρίζει συνεστραμμένα ζεύγη από Cat.3 έως Cat.6A, λειτουργεί έως 500 MHz και επιτρέπει την πιστοποίηση Cat.6A για 10 Gigabit Ethernet σε περίπου 10 δευτερόλεπτα ανά σύνδεση. Η δοκιμή είναι γρήγορη, η διεπαφή είναι σαφής και τα προηγμένα διαγνωστικά HDTDX/HDTDR σας επιτρέπουν να εντοπίζετε με ακρίβεια το σημείο βλάβης ή την πηγή ενός προβλήματος.
Πώς δοκιμάζουμε τα καλώδια και τα patch cords της Lanberg;

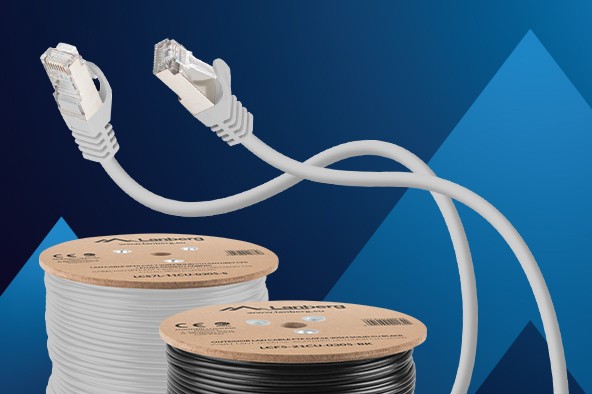

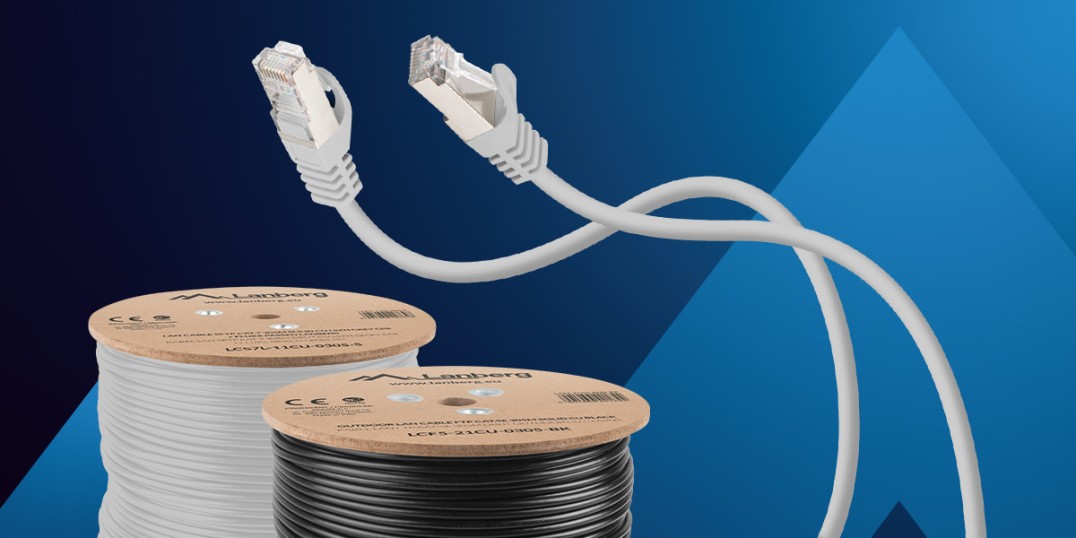

Στη Lanberg, κάθε σειρά καλωδίων και καλωδίων patch cords που προορίζονται για επαγγελματικές εγκαταστάσεις υποβάλλεται σε αυστηρές δοκιμές με τη χρήση του Fluke DSX-602. Αυτό δεν είναι μια διαδικασία μάρκετινγκ - είναι η επαλήθευση ότι το προϊόν ανταποκρίνεται πραγματικά στις δηλωμένες παραμέτρους.
Η διαδικασία μοιάζει ως εξής. Πρώτα διαμορφώνουμε τον ελεγκτή - επιλέγουμε το κατάλληλο πρότυπο (ISO/IEC 11801 ή TIA-568) και την κατηγορία του καλωδίου. Χρησιμοποιούμε ειδικούς προσαρμογείς καναλιών ή προσαρμογείς μόνιμης σύνδεσης, ανάλογα με τον τύπο της δοκιμής. Για καλώδια σύνδεσης, δοκιμάζουμε το τελικό καλώδιο με τερματισμό με βύσματα RJ45 και στα δύο άκρα - ο ελεγκτής ελέγχει το πλήρες σύνολο των ηλεκτρικών παραμέτρων ακριβώς όπως και για ένα πλήρες κανάλι.
Ξεκινάμε τη δοκιμή και μέσα σε λίγα δευτερόλεπτα λαμβάνουμε ένα αποτέλεσμα PASS ή FAIL. Στην οθόνη βλέπουμε τις βασικές παραμέτρους: εξασθένηση, NEXT και FEXT crosstalk, απώλεια επιστροφής, μήκος σύνδεσης και παράμετροι που σχετίζονται με το PoE. Ένα αποτέλεσμα PASS σημαίνει ότι το καλώδιο πληροί τις απαιτήσεις του προτύπου για τη συγκεκριμένη κατηγορία. Το περιθώριο έχει επίσης σημασία - όσο υψηλότερο είναι, τόσο περισσότερο περιθώριο έχετε για το μέλλον.
Εάν το καλώδιο αποτύχει στη δοκιμή, τα διαγνωστικά DSX-602 εντοπίζουν την προβληματική περιοχή. Στο διάγραμμα μπορούμε να δούμε ακριβώς πού υπάρχει ανωμαλία σήματος, σύνθλιψη ή κακός τερματισμός του βύσματος. Αυτό μας επιτρέπει να διορθώσουμε γρήγορα τη διαδικασία παραγωγής και να διασφαλίσουμε ότι κάθε παρτίδα πληροί τις απαιτήσεις.
Εξάγουμε τα αποτελέσματα στο LinkWare και δημιουργούμε αναφορές με λεπτομερείς μετρήσεις, διαγράμματα και περιθώρια. Αυτή η τεκμηρίωση είναι διαθέσιμη στους εμπορικούς μας συνεργάτες και τους εγκαταστάτες μας - απόδειξη ότι οι παράμετροι των καλωδίων Lanberg δεν βγαίνουν από το πουθενά.
Γιατί τα δοκιμασμένα από την Fluke καλώδια Lanberg αποτελούν πραγματικό πλεονέκτημα;
Εάν εγκαταστήσετε καλώδια Lanberg με επιβεβαίωση των δοκιμών της Fluke, έχετε τεχνική βεβαιότητα για τις παραμέτρους. Γνωρίζετε ότι το καλώδιο θα αντέξει τα 10 Gb/s επειδή μετρήθηκε και πέρασε την πιστοποίηση. Αυτό μεταφράζεται σε λιγότερες αστοχίες και λιγότερα παράπονα - λιγότερα προβλήματα με την ταχύτητα, τις διακοπτόμενες συνδέσεις ή το ασταθές PoE. Εξοικονομείτε χρόνο, επειδή δεν χρειάζεται να επιστρέψετε στο χώρο για να σβήσετε τις φωτιές μετά τη θέση του συστήματος σε λειτουργία.
Για τον εγκαταστάτη, αυτό σημαίνει επίσης μεγαλύτερη αξιοπιστία στα μάτια του τελικού πελάτη. Μπορείτε να επιδείξετε μια έκθεση δοκιμών αντί να τους ζητάτε να πιστέψουν τα λεγόμενά σας. Ο πελάτης μπορεί να δει ότι το δίκτυό του μετρήθηκε, επαληθεύτηκε και πληροί τις παραμέτρους - αυτό δημιουργεί εμπιστοσύνη και διευκολύνει την αποδοχή.
Η Lanberg δοκιμάζει τα καλώδια Cat.6 και Cat.6A και τα καλώδια patch cords με το DSX-602 σύμφωνα με τα πρότυπα ISO/IEC και TIA. Κάθε σειρά που προορίζεται για απαιτητικές εγκαταστάσεις - γραφεία, κέντρα δεδομένων, βιομηχανικές εγκαταστάσεις - διαθέτει τεκμηριωμένα αποτελέσματα μετρήσεων. Είναι μια εγγύηση ότι η εγκατάσταση θα λειτουργήσει σύμφωνα με το σχεδιασμό, χωρίς εκπλήξεις.
Περίληψη
Δεν είναι όλα τα καλώδια της αγοράς ίδια. Η εκτύπωση του περιβλήματος Cat.6 ή Cat.6A είναι μόνο η δήλωση του κατασκευαστή - η πραγματική επιβεβαίωση της ποιότητας είναι μια δοκιμή που πραγματοποιείται με έναν ελεγκτή πιστοποίησης. Η Lanberg χρησιμοποιεί το Fluke DSX-602 για να εγγυηθεί ότι τα καλώδια πληρούν πραγματικά τις απαιτήσεις της δηλωμένης κατηγορίας και του εύρους ζώνης.
Αν θέλετε να είστε σίγουροι ότι η εγκατάστασή σας θα λειτουργήσει όπως έχει σχεδιαστεί, επιλέξτε καλώδια και καλώδια patch cords της Lanberg με τεκμηριωμένες δοκιμές Fluke. Λιγότερα προβλήματα, λιγότερα παράπονα, περισσότεροι ικανοποιημένοι πελάτες. Επικοινωνήστε μαζί μας αν χρειάζεστε συμβουλές για την επιλογή καλωδίων ή αν θέλετε να δείτε δείγματα εκθέσεων δοκιμών.
